ソニー×TSMC、熊本に1兆円投資へー2029年「次世代画像センサー」量産が変える半導体産業の勢力図

この記事を読むのにかかる時間： 7 分

この記事のポイント

• ソニーとTSMCが合弁会社を設立し、熊本で次世代画像センサーの量産に約1兆円規模を投資へ（日経報道）。出資比率はソニー約60％・TSMC約40％、2029年にも量産開始の見通し
• JASMでは「TSMC主導」だったが、今回は「ソニー主導」に構図が逆転。ソニーは設計・知財を握ったまま、製造でTSMCを取り込む「ファブライト」戦略へ
• 背景にはスマホの次を見据えたPhysical AI（自動運転・ロボット・ドローン）の台頭。AI半導体競争がGPUから「センシング」へ広がる転換点になる可能性

  イントロダクション

ソニーグループと台湾TSMCが、熊本県で次世代画像センサーの量産に向けて1兆円規模を投じる計画が明らかになった。

日本経済新聞の2026年8月10日付報道によると、両社は合弁会社を設立し、2029年にも次世代画像センサーの量産を始める。出資比率はソニー側が約60％、TSMCが約40％となる見通しだ。

ただし、このニュースを単なる「熊本への大型半導体投資」と捉えるだけでは、その意味を見誤る。

今回の協業で重要なのは、世界最大級の画像センサーメーカーであるソニーが、世界最大のファウンドリであるTSMCを製造パートナーとしてさらに深く取り込み、これまでの垂直統合型から「ファブライト」型へと生産戦略を転換し始めていることだ。

その背景には、スマートフォン向けカメラの高性能化だけではない。自動運転、ロボット、ドローンなど「Physical AI」の普及によって、現実世界をAIが認識するための”目”として、画像センサーの重要性が高まるとの読みがある。

ソニーとTSMCの1兆円投資は、AI半導体競争がGPUから「センシング」へ広がり始めたことを象徴する動きになる可能性がある。

  ソニー主導の新会社、TSMCが製造技術を持ち込む

今回の計画は突然浮上したものではない。

ソニーセミコンダクタソリューションズとTSMCは2026年5月、次世代画像センサーの開発・製造を目的とした合弁会社設立に向け、基本合意書を締結している。

両社の公式発表では、ソニーが過半数を保有する支配株主となり、熊本県合志市にソニーが新設した工場内に開発・生産ラインを設置する方針が示された。

ソニーが持つ画像センサー設計技術と、TSMCが持つプロセス技術・量産技術を組み合わせる構想だ。

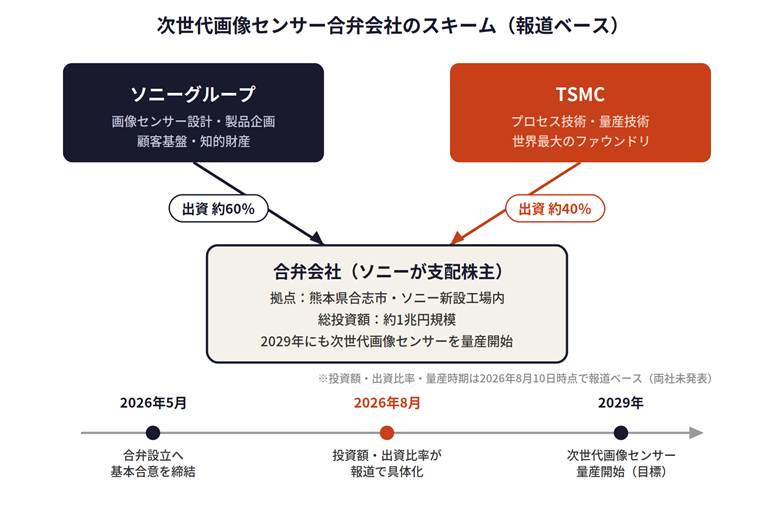

図1：次世代画像センサー合弁会社のスキームとこれまでの経緯

今回の報道では、その計画がさらに具体化した。

総投資額は1兆円規模。ソニー側が約60％、TSMCが約40％を出資する合弁会社が生産を担い、2029年にも量産を始めるとされる。

※1兆円という投資額や出資比率、量産開始時期については、8月10日時点では両社から正式発表された数字ではない点には注意したい。

  なぜソニーはTSMCと組むのか

今回の協業を理解するうえで重要なのが、ソニーの画像センサー事業が抱える「成長ゆえの課題」である。

ソニーの2025年度I&SS（Imaging & Sensing Solutions）事業は、売上高2兆1,515億円、営業利益3,573億円まで拡大した。

売上高は前年比約20％増、営業利益は約37％増となり、ソニーグループを代表する収益事業の一つとなっている。

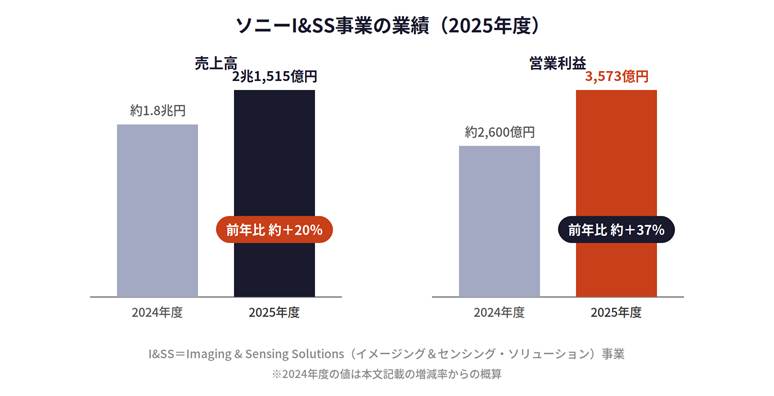

図2：ソニーI&SS事業の業績推移

しかし、画像センサー市場で成長を続けるためには巨額の設備投資が必要になる。

最先端の半導体工場では、露光、成膜、エッチング、洗浄、検査など多数の製造装置が必要となり、世代が進むほど工場建設・装置導入コストは膨らむ。

そこでソニーが選び始めたのが「ファブライト」戦略だ。

設計や製品企画といった競争力の源泉はソニー側に残しながら、製造能力やプロセス技術ではTSMCを活用する。

自社ですべての設備を抱えるのではなく、世界最大の半導体受託製造企業と投資・製造リスクを分担することで、成長投資を加速させる狙いがある。

  「ソニー×TSMC」はすでに熊本で始まっている

両社の関係は今回が初めてではない。

熊本ではTSMC子会社のJASM（Japan Advanced Semiconductor Manufacturing）がすでに半導体工場を運営している。

JASMにはTSMCだけでなく、ソニーセミコンダクタソリューションズ、デンソー、トヨタ自動車も出資している。

つまり熊本ではすでに、「TSMCが主導し、日本企業が参加する半導体製造拠点」というモデルが成立している。

しかし今回の次世代画像センサー計画は、その構図が逆になる。

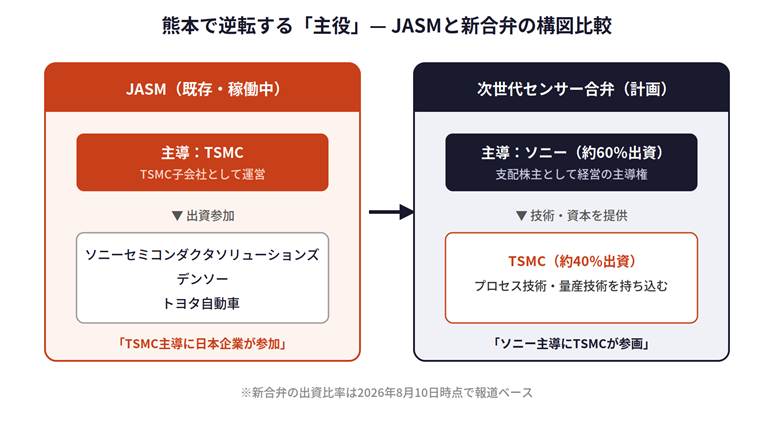

図3：JASMと新合弁で逆転する主導権の構図

報道通りであれば、ソニー側が約60％を出資し、経営の主導権を握る一方、TSMCが製造技術と資本を提供する。

JASMではTSMCが主役だった。次世代画像センサーではソニーが主役になる。この違いは大きい。

ソニーは画像センサーの商品設計、顧客基盤、知的財産などの競争力を維持しながら、TSMCの世界最高水準の量産技術を取り込めるからだ。

  次世代センサーの鍵は「積層化」

技術面で重要になるのが、画像センサーの積層化である。

現在の高性能CMOSイメージセンサーでは、光を受け取る「画素層」と、信号処理を行う「ロジック層」を別々に製造し、それを積層する構造が広がっている。

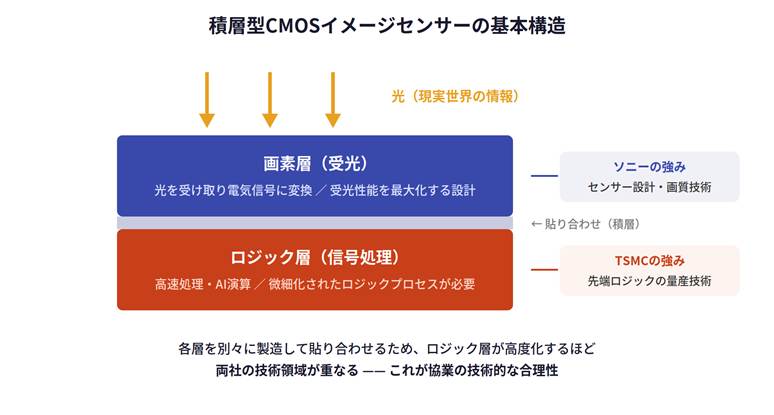

図4：積層型CMOSイメージセンサーの基本構造と両社の技術領域

この構造には大きなメリットがある。画素側では受光性能を最大化し、ロジック側では高速処理やAI演算などに適した回路を採用できるためだ。

つまり画像センサーは、単に「写真を撮る半導体」から、「光を取得し、その場で情報を処理する半導体」へ進化している。

この変化こそ、TSMCとの協業が重要になる理由の一つだ。

ロジック層が高度化すればするほど、微細化されたロジックプロセスや高度な半導体製造技術の重要性が増す。

画像センサーの世界トップ企業であるソニーと、ロジック半導体製造の世界トップ企業であるTSMCの技術領域が重なり始めているのである。

  スマートフォンの次は「Physical AI」

さらに中長期で注目したいのが、画像センサーの用途拡大だ。

現在、ソニーの画像センサー事業を支える最大市場はスマートフォンである。

一方でソニー自身も2026年度について、スマートフォン向けセンサー市場の成長には慎重な見方を示している。スマートフォンのカメラ性能向上は続くものの、センサー大型化などによる単価上昇が永遠に続くわけではない。

そこで次の成長市場として浮上するのがPhysical AIだ。

生成AIが文章や画像などデジタル空間の情報を処理するのに対し、Physical AIではロボットや自動運転車などが現実世界を認識し、判断し、動作する。そこで不可欠になるのがセンサーである。

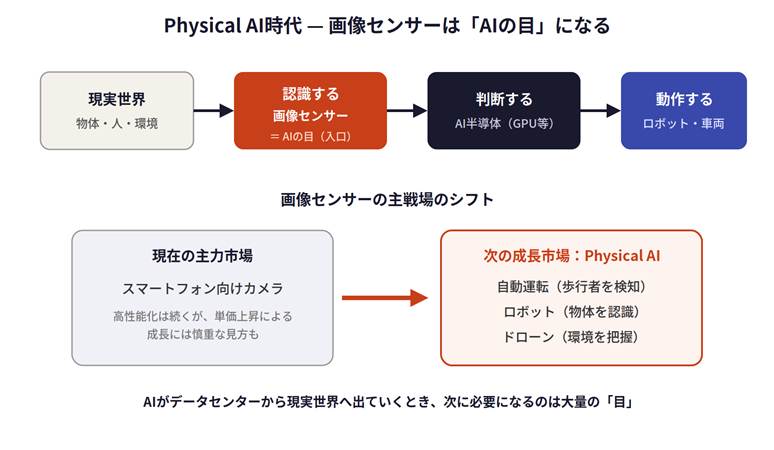

図5：Physical AI時代に「AIの目」となる画像センサー

ロボットが物体を認識する。自動車が歩行者を検知する。ドローンが周囲の環境を把握する。

これらすべての入口には「現実世界をデータ化する半導体」が存在する。

AIの進化によって計算能力への需要が高まればGPUが必要になる。しかしAIがデータセンターから現実世界へ出ていけば、次に必要になるのは大量のセンサーだ。

ソニーとTSMCが2029年を見据えて次世代画像センサーへ投資する背景には、こうした市場構造の変化があると考えられる。

  熊本は「TSMCの工場立地」から半導体クラスターへ

今回の投資は熊本の半導体産業にも大きな意味を持つ。

これまで熊本の半導体投資は、TSMCのJASM進出を中心に語られることが多かった。

しかし、ソニーとTSMCによる次世代画像センサーの開発・生産拠点まで加われば、熊本の位置付けは変わる。単なる「TSMCの日本工場がある地域」ではなく、ファウンドリ、画像センサー、先端ロジック、半導体材料、製造装置、後工程、研究開発などが集積する半導体クラスターへ発展する可能性がある。

半導体産業では、工場そのものだけでなく、装置メーカーのフィールドエンジニア、材料メーカー、物流、保守、人材教育など巨大な周辺産業が必要になる。

1兆円規模の投資が実現すれば、その経済効果はソニーとTSMCだけにとどまらない。日本の装置・材料メーカーにとっても、新たな需要が生まれる可能性が高い。

  SEMICON.TODAY視点　「AI半導体」の定義が変わり始める

今回のニュースから半導体業界関係者が読み取るべき最大のポイントは、「AI半導体」という言葉の対象が広がり始めていることだ。

現在のAI半導体市場では、NVIDIAのGPUやHBMが圧倒的な注目を集めている。

しかしAIがデータセンターから自動車、ロボット、産業機器へ広がれば、半導体需要の中心は計算だけではなくなる。「認識する半導体」「判断する半導体」「通信する半導体」「動かす半導体」がセットで必要になる。その入口に位置するのが画像センサーだ。

この観点では、ソニーとTSMCの1兆円投資はスマートフォン向けカメラの増産計画というより、Physical AI時代の半導体サプライチェーンを先回りする投資と見るべきだろう。

もう一つ重要なのは、半導体メーカーの競争力を測る基準が「すべて自社で製造できること」ではなくなっていることだ。

ソニーは画像センサー設計という競争力の源泉を握る。TSMCはプロセス開発と量産能力を提供する。そして設備投資リスクを両社で分担する。

これは、先端半導体の設備投資額が巨大化する時代における新しい垂直分業モデルともいえる。

  日本の半導体企業にとっての示唆

この動きは、日本の半導体企業にも重要な問いを投げかける。「競争力の源泉は本当に自社ですべて持つ必要があるのか」という問いだ。

半導体工場への投資額が数千億円、1兆円単位へ膨らむ中、研究開発から製造まですべてを自社で抱えるモデルには限界がある。

一方、製造を完全に外部へ依存すれば、技術ノウハウや供給能力をコントロールできなくなるリスクもある。

ソニーとTSMCの合弁モデルは、その中間に位置する。設計・製品戦略の主導権を維持しながら、製造では世界トップ企業と組む。

今後、日本の半導体メーカーや電子部品メーカーが大型投資を検討する際、この「共同投資型ファブライト」が一つの選択肢になる可能性がある。

  今後注目すべき3つのポイント

① 正式な投資額と出資条件

現時点で報じられている1兆円、ソニー約60％、TSMC約40％という数字が最終契約でも維持されるのか。日本政府による支援額も含めて、実質的な投資負担がどうなるかが重要になる。

② どの工程をTSMCが担うのか

画素層、ロジック層、積層工程など、画像センサーのどの製造領域までTSMCの技術が入り込むかによって、今回の提携の意味は大きく変わる。

③ 2029年にどの市場を狙うのか

スマートフォンなのか、自動車なのか、ロボティクスなのか。もし次世代画像センサーがPhysical AI用途を本格的に狙うのであれば、今回の1兆円投資は「スマホカメラの次」を見据えたソニーの成長戦略として位置付けられる。

GPUとHBMを中心に進んできたAI半導体投資。その次の巨大市場は、「AIの目」を担うセンサーなのかもしれない。
