AIファクトリーの規模がメガワット、ギガワット単位へ拡大するにつれ、次の制約は「どうつなぐか」に移っている。NVIDIAとCiscoは2026年10月12日、AIファクトリー向けの新しい高密度プラガブル光モジュール「USFP」の計画を発表した。GPUがどれほど高性能でも、つなぐ“道”が詰まれば、クラスタ全体の実効性能は伸びない。
| この記事のポイント ■ NVIDIAとCiscoは2026年10月12日、AIファクトリー向けの高密度プラガブル光モジュール「USFP」の計画を発表した ■ USFPは1レーンあたり400Gb/sに対応し、最大12.8Tb/sの容量を可能にすると説明されている ■ 200Gb/s per laneの光モジュールと比べ、帯域密度は4倍、電力効率は約1.3倍になる見込み（両社の説明） ■ 両社はUSFPのオープンな業界仕様をつくる計画で、TE ConnectivityとAmphenolとも連携する ■ 今回の発表は新しい規格（フォームファクター）の計画であり、量産採用が完了したという意味ではない |
ひとことで言うと
AIの計算力を伸ばすには、GPU同士・ラック同士を大量のデータが行き交う“光の道”を太くする必要がある。USFPは、抜き差しできる光モジュールの使い勝手を保ったまま、その道を一気に太くしようという新しい規格の構想である。
何が発表されたのか

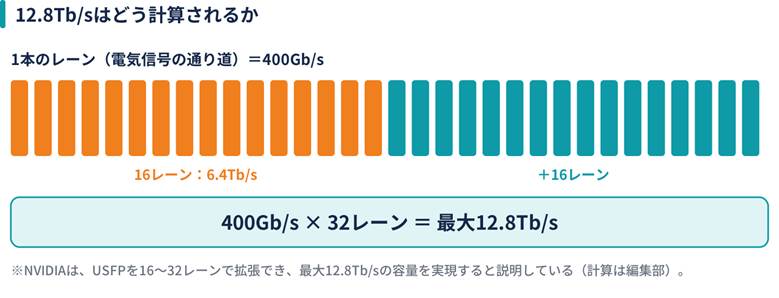

NVIDIAとCiscoは10月12日、AIファクトリー向けの新しい光モジュールの形状（フォームファクター）「USFP（Ultra-Dense Small Form Factor Pluggable）」を発表した。1レーンあたり400Gb/sの信号に対応する高密度の光モジュールで、最大12.8Tb/sの容量を可能にするという。

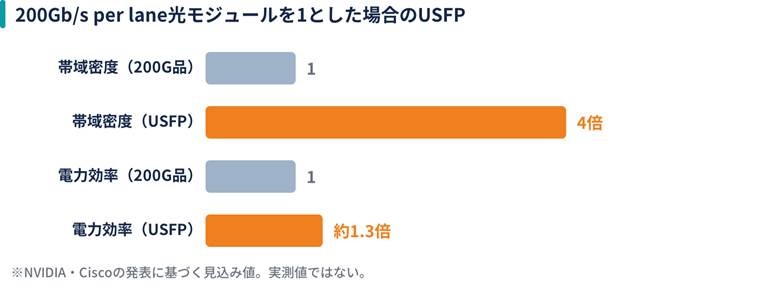

両社によると、USFPは200Gb/s per laneの光モジュールと比べて帯域密度が4倍、電力効率が約1.3倍になる見込みだ。両社はUSFPのオープンな業界仕様をつくる計画を示し、コネクタ大手のTE ConnectivityやAmphenolとともに、複数の企業が部品を供給できるエコシステム（マルチソース）を築くとしている。
出典：各社・各団体の公表資料をもとにSEMICON.TODAY編集部作成
出典：各社・各団体の公表資料をもとにSEMICON.TODAY編集部作成
基礎から理解する：なぜ“つなぐ力”が性能を決めるのか

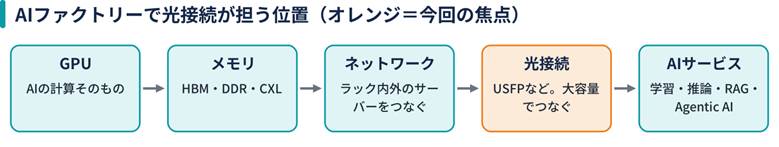

AIの処理を種類別に見ると、光接続の重要性がよくわかる。学習（Training）では、多数のGPUが計算途中の結果を頻繁に交換する。推論（Inference）では大量のリクエストを素早く処理する。RAGでは検索用データベースやストレージから情報を引き出し、Agentic AIでは検索、推論、コード生成、検証を繰り返す。どの処理でも、計算そのものに加えてデータの移動量が性能とコストを左右する。
出典：各社・各団体の公表資料をもとにSEMICON.TODAY編集部作成
USFPとCPOは何が違うのか

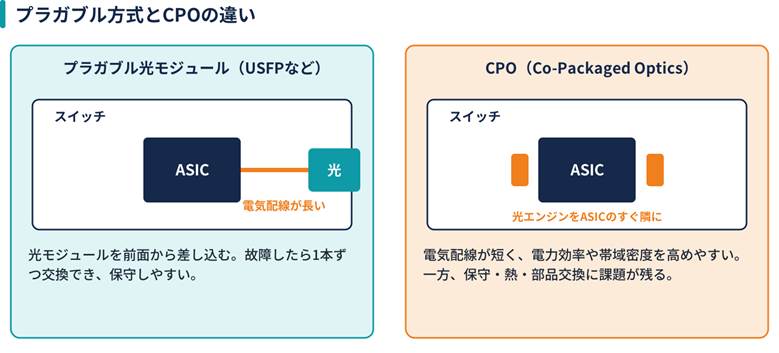

光接続には大きく2つの方式がある。1つはUSFPのような「プラガブル（抜き差しできる）」方式。光モジュールをスイッチの前面から差し込んで使い、故障したら1本ずつ交換できる。もう1つは「CPO（Co-Packaged Optics）」で、スイッチの頭脳であるASICのすぐ隣に光エンジンを置き、電気配線を短くして電力効率を高める。
出典：各社・各団体の公表資料をもとにSEMICON.TODAY編集部作成
保守性を重視するデータセンターでは、プラガブル方式の運用実績が大きい。CPOとUSFPは、どちらかが短期間でもう一方を置き換えるというより、用途や距離、冷却、保守の方針に応じて併存する可能性が高い。
日本企業への示唆
USFPが普及すれば、光部品、レーザー、DSP（信号処理チップ）、ドライバ、TIA（受光信号の増幅回路）、コネクタ、基板材料、熱対策部材、光計測に需要が波及する。400Gb/s per lane級では、信号品質、熱、実装精度の要求が一段と厳しくなる。GPUやHBMの“外側”にある光接続・精密部材・検査は、日本企業にとって商機を読むべきテーマである。
注意すべき点
今回の発表は新しいフォームファクターの計画であり、量産品の出荷時期は示されていない。両社はオープンな業界仕様をつくる計画を示した段階で、すべてのAIファクトリーで採用が決まったわけではない。
帯域密度4倍、電力効率約1.3倍という数値は、200Gb/s per laneの光モジュールとの比較で両社が示した見込みである。実際の性能は、製品化後の評価で確認する必要がある。
まとめ
NVIDIAとCiscoのUSFP構想は、AIファクトリーの制約がGPUやHBMだけでなく光接続へ広がっていることを示す。400Gb/s per lane、最大12.8Tb/sという方向性は、ラック規模・クラスタ規模でAIの計算を拡大するためのインフラ技術である。
光接続、CPO、プラガブル、基板、熱、検査を含む周辺技術が、AI半導体ブームの次の焦点になる。
