SEMICON Taiwanで見えた次の主役―AIチップの壁は”データ移動”にある

この記事を読むのにかかる時間： 6 分

この記事のポイント ✓世界最大級の半導体展示会SEMICON Taiwan 2026が9月2〜4日、台北南港展覧館（TaiNEX 1・2）で開催された ✓主催のSEMIが掲げたテーマは、AI、先端パッケージング、メモリ、シリコンフォトニクス（光）、スマート製造など。共通項は「データ移動」の高速化・低電力化である ✓展示会のテーマは量産の成功を保証しないが、業界がどこをボトルネックと見て投資しているかを読む一級の材料になる ✓台湾はAIチップを「実際に作る」工程の集積地。日本企業は材料・装置・検査・実装・光・熱・電源を横断して商機を見るべき

2026年9月2日から4日、世界最大級の半導体展示会「SEMICON Taiwan 2026」が台北南港展覧館（TaiNEX 1・2）で開催された。主催は国際団体のSEMI。会期中は50を超えるフォーラムが開かれ、AIコンピューティング、先端パッケージング、メモリ、シリコンフォトニクス、スマート製造、サステナビリティ、人材といったテーマが議論された。

台湾は、TSMCを中心にファウンドリ、OSAT（組立・検査の受託企業）、パッケージ基板、材料、装置が密集する、AIチップを「実際に量産する」工程の世界的集積地である。その台湾で何が主要テーマとして語られたかは、業界の投資の向かう先を読む一級の材料になる。

今年の展示・講演を貫く共通項は「データ移動」だった。GPUやASICの演算性能がいくら伸びても、メモリから、パッケージ内から、ラックから、データセンター間から、データを速く・低電力で動かせなければ、AIシステム全体の性能は頭打ちになる。本稿では、この「データ移動の壁」を軸に、展示会から読み取れる投資テーマと日本企業への示唆を整理する。

1. なぜ台湾が「読みどころ」なのか

AIアクセラレータの量産は、先端ロジック（TSMCの3nm・2nm）だけでは完結しない。HBMを積み、インターポーザで接続し、大型パッケージに実装し、検査し、基板に載せる。この一連の工程を担うファウンドリ、OSAT、基板メーカー、材料・装置企業が、台湾には地理的に密集している。NVIDIAやAMDのAIチップが「台湾で形になる」と言われるゆえんだ。

だからこそ、SEMICON Taiwanで前面に出るテーマは、単なる技術トレンドの紹介ではなく、「今まさに量産現場で詰まっている工程」の反映になる。展示会のテーマ設定は、翌年以降の設備投資と材料需要の予告編として読める。今年その中心にあったのが、先端パッケージング、メモリ、そして光だった。

2. AIは「データ移動」のどこかで詰まる

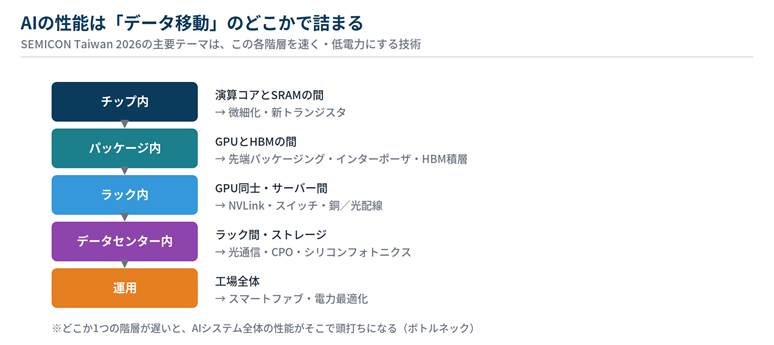

図1：データ移動の階層とボトルネック。各階層に対応する技術が今年の主要テーマ

図1のように、AIシステムのデータ移動は階層構造になっている。チップ内では演算コアとキャッシュの間、パッケージ内ではGPUとHBMの間、ラック内ではGPU同士、データセンター内ではラック間とストレージ。学習ではGPU間の同期通信が、推論では応答遅延が、RAGでは検索データの読み出しが、エージェント型AIでは繰り返しの推論と状態管理が、それぞれ異なる階層に負荷をかける。

重要なのは、どこか1つの階層が遅いだけで全体が律速されることだ。演算性能が2倍になっても、HBMの帯域が足りなければGPUは待ち続ける。ラック内の接続が細ければ、数万個のチップは能力を出し切れない。SEMICON Taiwanで先端パッケージング（チップとメモリを近づける）、HBM（メモリ帯域を上げる）、シリコンフォトニクス（電気配線を光に置き換える）が主役級の扱いを受けたのは、業界がこの「移動の壁」を最大のボトルネックと認識している証拠である。

3. 展示会の読み方：テーマは「予告編」、量産は別物

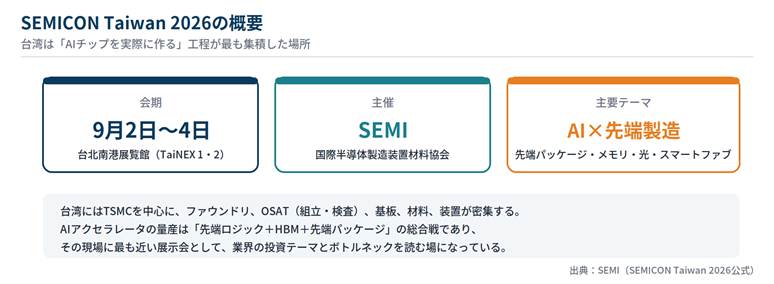

図2：SEMICON Taiwan 2026の概要

展示会の情報を扱ううえでの注意点も明確にしておきたい。展示や講演のテーマは、業界の関心と投資の方向を示すが、量産採用や市場の成功を保証しない。たとえばシリコンフォトニクスは有望だが、短期間にすべての銅配線を置き換えるわけではなく、コスト、信頼性、実装歩留まりの課題が残る。先端パッケージングの新方式も、実際に採用されるのは検証を勝ち抜いた一部である。

もう一つの視点は地政学だ。台湾への集積は効率の源泉であると同時に、供給集中リスクでもある。各国が先端パッケージングやHBM関連の自国内投資を進める背景には、この台湾集中への備えがある。SEMICON Taiwanの熱気は「台湾がすべてを担い続ける」ことを意味せず、むしろ同じ工程への投資が日本・米国・韓国・東南アジアへ広がる起点として読むべきである。

4. 日本企業への示唆：後工程・光・熱・電源を横断して見る

日本企業にとって、今年のテーマ群はいずれも得意領域と重なる。先端パッケージングでは、パッケージ基板（イビデン、新光電気工業）、インターポーザ関連材料、接合・封止材料（レゾナック等）、反り制御、検査・外観検査装置。HBMでは、TSV形成・薄化・積層に関わる装置（ディスコ、東京エレクトロン等）と材料、検査。シリコンフォトニクスでは、光部品、レーザー、実装技術、光学材料、精密組立。

見落とされがちだが、スマート製造（ファブのAI活用・自動化）も日本の装置・センサー・ソフトの商機であり、熱・電源はAIサーバー高密度化の必需品だ。ポイントは、これらを個別製品ではなく「データ移動の壁を解く技術群」として束ねて提案できるかである。顧客（ファウンドリ、OSAT、メモリ、システム企業）の課題は工程横断で発生しており、単品売りより課題起点の提案が刺さる局面に入っている。

5. 次に確認すべきこと：テーマが数字になる瞬間

展示会で示された方向性は、今後、各社の設備投資計画、装置受注、材料出荷という「数字」に変わっていく。確認ポイントを挙げる。第一に、TSMCと主要OSATの先端パッケージング増強計画（CoWoS系の能力、次世代パネルレベル実装）。第二に、HBM各社の積層世代と生産能力の発表。第三に、CPO・光インターコネクトの採用が、大手スイッチ・GPUベンダーの製品ロードマップに載る時期。

これらが具体化するたびに、対応する装置・材料の需要が立ち上がる。SEMICON Taiwanは、その予告編を1カ所で確認できる場だった。12月のSEMICON Japanでは、同じテーマが日本のサプライチェーン側からどう語られるかを見ることで、答え合わせができる。

主戦場は「演算」から「移動」へ

SEMICON Taiwan 2026が示したのは、AI半導体の主戦場がチップ単体の演算性能から、データ移動――メモリ、先端実装、光、そしてそれを支える熱・電源・スマート製造――へ移っていることだ。

台湾はその最前線だが、同じ工程への投資は世界へ広がる。日本企業は、材料・装置・検査・実装・光・熱・電源を横断する「移動の壁を解く側」として、この構造変化の受益者になれる位置にいる。

用語解説

用語	解説
SEMI	国際半導体製造装置材料協会。SEMICON各展の主催団体で、業界標準の策定や市場統計でも知られる。
OSAT	Outsourced Semiconductor Assembly and Test。半導体の組立（パッケージング）と検査を受託する企業。台湾に大手が集積する。
先端パッケージング	ロジックとHBMなどを高密度に統合する実装技術。CoWoSに代表され、AIチップ量産のボトルネックの一つ。
インターポーザ	チップとパッケージ基板の間に挟む中継基板。GPUとHBMを高密度配線で接続する土台になる。
シリコンフォトニクス	光の送受信機能をシリコン上に集積する技術。データセンターの通信を電気から光へ置き換える中核技術。
CPO	Co-Packaged Optics。スイッチチップと光部品を同一パッケージに近接実装する方式。電力削減と帯域拡大を狙う。
異種集積（ヘテロジニアス・インテグレーション）	種類の異なるチップ（ロジック、メモリ、光など）を1つのパッケージに統合する技術の総称。
スマート製造（スマートファブ)	AI・データ活用による半導体工場の自動化・最適化。歩留まりと生産性の改善を狙う。
