| この記事のポイント ✓Micronは9月15日、512GB DDR5 RDIMM(サーバー用メモリモジュール)を複数のサーバープラットフォームで実証したと発表。同社は「世界初」の容量と説明 ✓最大9,200MT/sで動作し、24スロットの2ソケットサーバーで最大12TBのメインメモリ構成を可能にする。AMDとIntelが次世代サーバーで検証中 ✓1枚16Wで動作し、128GB×4枚(44.2W)と比べ消費電力を60%超削減。量産は2027年後半の計画で、現時点は実証段階 ✓AIサーバーではHBMに注目が集まるが、RAG・データベース・前処理を支えるCPU側メモリ(DDR5)の大容量化も同時に進んでいる |
2026年9月15日、米メモリ大手Micronは、512GBのDDR5 RDIMM(サーバー用メモリモジュール)を複数のサーバープラットフォームで実証したと発表した。同社が「世界初」と説明するこの大容量モジュールは最大9,200MT/sの転送速度に対応し、24スロットを持つ2ソケットサーバーなら最大12TBのメインメモリを搭載できる。AMDとIntelが次世代サーバープラットフォームでの検証を進めており、量産は2027年後半の計画である。
電力面の数字も目を引く。512GBモジュール1枚の動作電力は16Wで、同じ容量を128GBモジュール4枚で構成した場合の44.2Wと比べて60%超の削減になるという。
AIサーバーの話題ではGPU直結のHBM(広帯域メモリ)に注目が集まりがちだ。しかしAIシステム全体を動かすには、CPU側のメインメモリも同じくらい重要である。本稿では、RDIMMとは何か、なぜ今CPU側メモリの大容量化が進むのか、技術の中身、日本企業への示唆を解説する。
そもそもRDIMMとは
Registered DIMMの略で、サーバー向けの高信頼メモリモジュール。メモリチップとCPUの間に「レジスタ」と呼ばれる中継回路を挟んで信号品質を安定させ、大容量・多枚数の構成でも確実に動作させる。パソコン用のメモリと形は似ているが、サーバーの24時間稼働と大容量に耐える設計になっている。512GBという容量は、少し前のサーバー1台分のメモリが1枚に収まる水準である。
1. 発表の中身:512GB・9,200MT/s・12TB

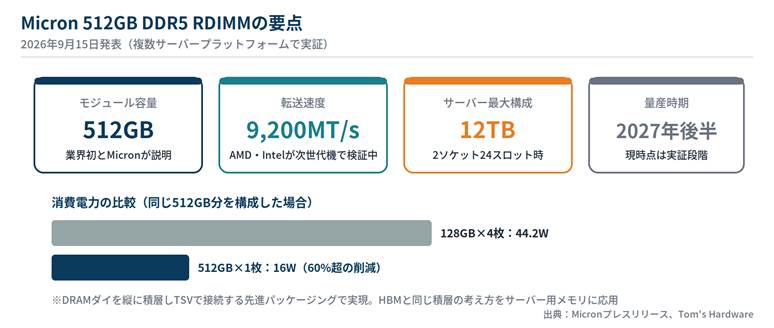

図1:発表の要点。容量・速度・構成・電力・量産時期
図1に要点をまとめた。1枚512GBのモジュールを24スロットに搭載すれば、標準的な2ソケットサーバーで12TBのDDR5メモリが構成できる。転送速度の最大9,200MT/sは、現行サーバーの標準的なRDIMM(6,400MT/s前後)を大きく上回り、次世代CPUプラットフォームとセットで立ち上がる仕様である。
これを可能にしたのが、DRAMダイ(チップ)を縦に積み重ね、TSV(シリコン貫通ビア)という垂直配線で接続する先進パッケージングだ。これはHBMと同じ積層の考え方であり、モジュールの枚数や外形を変えずに1枚あたりの容量を倍増させる。Micronは今年、同じ9,200MT/s対応の256GB RDIMM(1γ世代DRAM使用)のサンプル出荷を始めており、512GBはその延長線上にある。なお報道によれば、512GB容量のDDR5モジュール自体は先行例があり、「9,200MT/s・標準電圧1.1Vで動作する512GB」としての実証が今回の新規性とされる。細かい点だが、正確に読んでおきたい。
やさしく解説:MT/sとは
Mega Transfers per second。メモリが1秒間に何百万回データを転送できるかを示す速度の単位である。9,200MT/sは1秒間に92億回の転送に相当し、多コア化が進むCPU(200コア超の世代が視野)にデータを供給し続けるために必要になる。容量だけ増やして速度が遅ければ、CPUは「大きいが遠い倉庫」を待ち続けることになる。
2. なぜ今、CPU側メモリの大容量化なのか

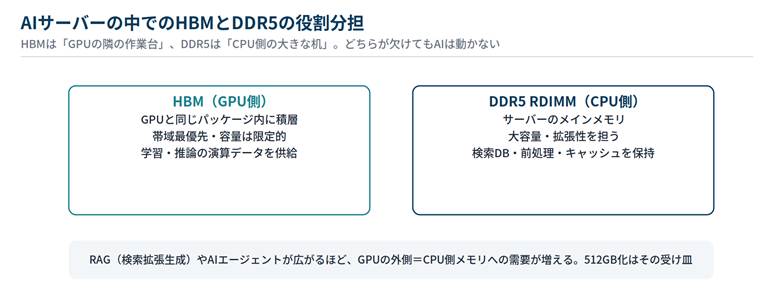

図2:AIサーバーの中の役割分担。HBMはGPU側、DDR5はCPU側
AIサーバーのメモリは二層構造になっている。GPUに直結するHBMは、帯域最優先で演算データを供給する「作業台」。一方、CPU側のDDR5は、その作業台に載せる前のデータを大量に保持する「大きな机」である。生成AIの利用が学習中心から推論・活用中心へ移るにつれ、後者の負荷が急増している。
具体的には、RAG(検索拡張生成)で使うベクトルデータベースや文書インデックス、AIエージェントが保持する長い文脈と作業状態、推論前のデータ加工、インメモリデータベース、仮想化の集約。これらはGPUのHBMには収まらず、CPU側メモリの容量が処理速度を直接左右する。Micronが用途として挙げるのも、まさにこの領域だ。12TBのメインメモリは、巨大なデータベースや検索インデックスを「ディスクではなくメモリに置く」ことを可能にし、AIサービスの応答速度と電力効率を底上げする。
3. 電力60%減の意味と、比較条件の注意
1枚16W対44.2Wという比較は、データセンター全体で見ると大きい。メモリはサーバーの消費電力の1〜2割を占める部品であり、同容量でモジュール枚数を4分の1にできれば、電力だけでなく、スロット、冷却、実装面積、故障点の数まで減らせる。AIファクトリーの評価軸が「トークン/ワット」のような電力効率へ移る中(今月のNVIDIAの発表参照)、メモリの電力効率改善はサーバー設計全体に効く。
ただし比較条件には注意がいる。60%減は「512GB×1枚 vs 128GB×4枚」という特定の比較であり、実際のサーバーで同じ削減になるとは限らない。また、実効速度はCPU、マザーボード、スロット構成、熱設計に依存する。9,200MT/sは仕様上の最大値であり、次世代プラットフォームでの検証結果を待って評価すべき数字だ。量産も2027年後半の計画で、現時点は「実証に成功した」段階である。
4. 技術的意味:サーバーDIMMにも「積層の時代」が来た
今回の発表の技術的な意味は、HBMで磨かれた積層・TSV技術が、汎用のサーバーメモリにまで降りてきたことにある。DRAMの微細化だけで容量を伸ばすのが難しくなる中、「上に積む」ことが容量拡大の主要な手段になった。これはDRAM製造に、積層・薄化・接合・貫通配線・熱管理という後工程的な技術要素を持ち込む。
競争の焦点も変わる。メモリ各社(Micron、Samsung、SK hynix)の争いは、HBMの世代競争に加え、大容量RDIMM、MRDIMM(さらに高速なモジュール規格)といったCPU側メモリの高密度化競争へ広がっている。AIサーバー1台あたりのDRAM搭載量は増え続けており、HBMに偏りがちなメモリ市場の見方を、DDR5側も含めて修正する必要がある。
5. 日本企業への示唆:積層DRAMは装置・材料・検査の需要を生む
日本企業への示唆は3点ある。第一に製造装置・材料。TSV形成にはエッチング・成膜・めっき装置が、積層には薄化研削・ウエハハンドリング・接合装置と接合材料が必要で、東京エレクトロン、ディスコ、KOKUSAI ELECTRICなどの領域と重なる。DRAMの積層化が汎用品まで広がれば、これらの需要は構造的に増える。
第二に検査・実装。積層チップは製造後の検査が難しく、プローブカード、テストソケット、X線・超音波検査の重要性が増す。モジュール基板や周辺部品(レジスタ、電源IC周辺の受動部品)も高速化対応が求められる。第三に、サーバー・データセンター部材。12TB級メモリサーバーの普及は、基板材料、コネクタ、電源、冷却の仕様を一段引き上げる。HBMだけを見ていると、この「CPU側の静かな大容量化」がもたらす裾野の広い需要を見落とすことになる。
AIメモリの主役はHBM「と」DDR5
Micronの512GB DDR5 RDIMMは、AIサーバーがHBMだけでは成立しないことを改めて示した。RAG、エージェント、インメモリ処理の広がりが、CPU側メモリの大容量化・高速化・省電力化を要求し、HBMで磨かれた積層技術がそれに応える。
量産は2027年後半。次世代サーバープラットフォームの立ち上がりと歩調を合わせるこの動きは、DRAM製造の装置・材料・検査に新しい需要を生む。メモリ市場を読むときは、HBMの争奪戦と同時に、この「机の大きさ」の競争も追っておきたい。
用語解説
| 用語 | 解説 |
| RDIMM | Registered DIMM。中継回路(レジスタ)で信号を安定させたサーバー向けメモリモジュール。大容量・高信頼構成の標準。 |
| DDR5 | 現行世代のDRAM規格。CPU側のメインメモリとして、容量と拡張性を担う。 |
| MT/s | Mega Transfers per second。メモリの転送速度の単位。9,200MT/sは1秒間に92億回の転送に相当。 |
| TSV | Through-Silicon Via(シリコン貫通ビア)。チップを縦に貫く配線で、積層したダイ同士を接続する技術。HBMでも使われる。 |
| HBM | High Bandwidth Memory。DRAMを積層しGPUの隣に配置する広帯域メモリ。帯域最優先の「GPU側」メモリ。 |
| RAG | 検索拡張生成。外部データベースを検索して生成AIの回答に反映する方式。ベクトルDBなどCPU側メモリの需要を押し上げる。 |
| インメモリデータベース | データをディスクではなくメインメモリ上に置いて処理するデータベース。大容量メモリの代表的な用途。 |
| 1γ(1-gamma) | Micronの最新世代DRAM製造プロセスの呼称。256GB/512GB RDIMMの土台となる。 |
