TSMC値上げ観測―AIインフラの原価はどこまで上がるのか

この記事を読むのにかかる時間： 6 分

この記事のポイント ✓ Nikkei Asiaは7月21日、TSMCが2027年から半導体製造サービスの価格を最大10％引き上げると報道。ReutersとBloombergも複数の関係者への取材で追認 ✓基本の値上げ幅は5〜10％で顧客・製品ごとに異なる。成熟プロセス（12／16／28nm）も先端プロセス（6nm未満）も最大10％の対象 ✓理由は材料費、製造装置費、海外新工場の建設コストの上昇。交渉は6〜7月に完了し、2027年初から適用 ✓供給が需要に追いつかない状況が価格決定力の源泉。AIインフラの原価が「年々下がる」という前提は崩れつつある

2026年7月21日、Nikkei Asiaは、TSMCが2027年から先端・成熟の双方の半導体製造サービスについて価格を最大10％引き上げる計画だと報じた。材料、製造装置、海外新工場の建設にかかるコストの上昇を反映するもので、複数の関係者が明らかにしたという。Reutersは同日、2人の関係者への独自取材で報道を追認し、Bloombergも同様に報じた。

Reutersによれば、基本の値上げ幅は顧客と製品により5〜10％、12nm・16nm・28nmの成熟プロセスは最大10％、6nm未満の先端プロセスも最大10％の引き上げになる。顧客との交渉は6月に始まり7月に完了、新価格は2027年初から適用される。TSMCは価格についてコメントしない方針で、広報担当者は「当社の価格戦略は戦略的であり、機会主義的ではない」とだけ述べた。

本稿では、TSMCがなぜ値上げできるのか、AIチップの原価がどう構成されているのか、海外展開との関係、競合への影響、そして日本企業への示唆を解説する。

1. なぜTSMCは値上げできるのか

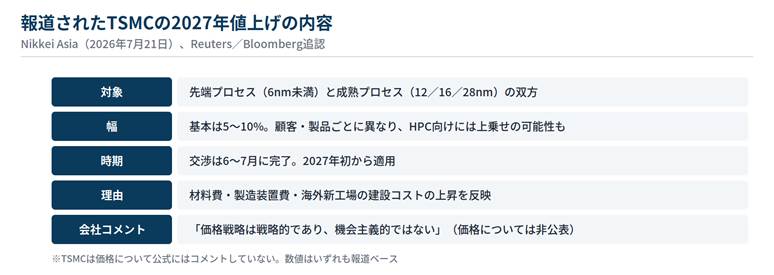

図1：報道されたTSMCの2027年値上げの内容

TSMCが価格を引き上げられる最大の理由は、半導体業界の先端製造能力が限られ、需要に供給が追いついていないからである。AIアクセラレータ、スマートフォン向けチップ、高性能CPU、ネットワークチップの多くは3nm、5nm、7nm以下の先端プロセスで作られ、それを安定して量産できる企業はTSMCのほかにほとんどないのである。

需給の逼迫ぶりは、7月16日の第2四半期決算説明会でも明らかになった。CEOのC.C.ウェイ氏は需要と供給のギャップが「非常に大きい」と述べ、需要は2029〜2030年頃まで強い状態が続くとの見方を示した。アナリストからは、3nm以下の需要が供給を約50％上回るとの指摘も出ている。粗利益率67.7％という過去最高水準の利益率は、こうした価格決定力の結果でもある。

一方でTSMCは、急激な値上げには慎重だ。ウェイ氏は6月の時点で価格引き上げの意向を示しつつ、一部のメモリメーカーのような急激な値上げは避けると発言していた。今回報じられた5〜10％という幅は、Morgan Stanleyなどアナリストの事前予想の範囲内でもある。

2. AIチップの原価はウエハ価格だけでは決まらない

図2：AIチップの原価構成（概念図）。ウエハはその一部にすぎない

TSMCの値上げは、AIチップの原価上昇につながる。ただし、AIアクセラレータの原価はウエハ価格だけで決まるわけではない。先端ロジックチップ本体に加え、HBM（広帯域メモリ）、インターポーザ（中継基板）、パッケージ基板、検査、歩留まりによる不良分の負担、そしてサーバとして組み上げる際の冷却、電源、ネットワークまで含めてコストが形成される。

たとえばAIアクセラレータ1個のコストのうち、HBMが占める比率はロジックチップ本体に匹敵するほど大きいとされる。ウエハ価格が10％上がっても、AIサーバ全体の価格に与える影響は限定的だ。しかし重要なのは、ウエハ、HBM、先端パッケージング、基板のいずれもが同時に「値上がり方向」にあることである。半導体産業では長く「微細化が進めば1個あたりのコストは下がる」という前提があったが、AI時代の先端チップではその前提が崩れつつある。

3. 海外ファブ展開が価格に乗る

値上げの背景として報道が挙げたのは、材料費、製造装置費、そして海外新工場の建設コストである。TSMCは7月16日に米国アリゾナへの1,000億ドルの追加投資を表明し、米国投資の総額は2,650億ドル規模となった。日本の熊本、ドイツのドレスデンでも工場建設を進めている。

台湾集中のリスクを下げるために米国や日本で作る場合、人件費、建設費、インフラ整備、人材育成のコストは台湾より高くなる。顧客がサプライチェーンの安全保障を重視するほど、安価な集中生産から高コストな分散生産へと移る。そのコストの一部を価格に反映するのが、今回の値上げの一面である。

4. SamsungとIntelには追い風か

TSMCの値上げは、競合するSamsung FoundryやIntel Foundryにとっても、値上げの機会になり得る。TSMCが供給しきれない需要や、価格を嫌う顧客の一部が競合に流れる可能性があるからだ。実際、Intelは2026年の設備投資を200億ドル超へ引き上げ、2027年はさらに増やす方針を示しており、外部顧客の獲得に自信を見せている。Samsungも7月にBroadcomとの協業拡大を発表し、2nm以下のプロセスで通信チップを製造する。

ただし、価格差だけで顧客が移るわけではない。先端チップでは、歩留まり、性能、消費電力、設計ツール（EDA）、IP、設計サポート、パッケージングの総合力が問われる。設計を別のファウンドリに移すには多大な時間とコストがかかり、失敗すれば製品投入が遅れる。TSMCが「戦略的であり機会主義的ではない」と強調するのは、値上げによって顧客の離反を招かない範囲を慎重に見極めているからでもある。

5. 日本企業への示唆：値上げはサプライヤ交渉にも波及する

日本企業にとって、TSMCの値上げ観測は二つの意味を持つ。第一に、先端ファブへの投資が強い状態にあることを示す需要喚起のシグナルである。値上げできるほど供給が逼迫しているということは、装置・材料・部材の需要も強いということだ。

第二に、コスト上昇圧力がサプライチェーン全体に広がる可能性がある。TSMCが値上げの理由に「材料費と装置費の上昇」を挙げた以上、材料・装置メーカーは自社の価格交渉においても根拠を持ちやすくなる一方、顧客からはコスト削減の要求も強まる。また、熊本のJASMを含む海外工場のコストが価格に上乗せされるという構図は、日本国内で操業する工場のコスト競争力が問われることも意味する。日本のサプライヤは、TSMCの海外展開を商機として取り込みつつ、自らのコスト構造も見直す局面にある。

まとめ：AIインフラは「安くなる前提」では語れない

TSMCの2027年値上げ観測は、AIインフラの原価が上がる局面に入っていることを示す。先端プロセスの需要は強く、代替先は限られ、海外ファブの展開には高いコストがかかる。ウエハ、HBM、先端パッケージング、基板のいずれもが値上がり方向にある。

「半導体は年々安くなる」という長年の前提は、AI時代の先端チップでは通用しない。この現実を踏まえて、AI投資の採算をどう見るか。TSMCの値上げは、その問いを業界全体に投げかけている。

用語解説

用語	解説
ファウンドリ	顧客が設計した半導体を受託製造する事業。TSMC、Samsung Foundry、Intel Foundryなどが代表例。
ウエハ	半導体チップを作る円盤状のシリコン基板。ファウンドリの価格はウエハ1枚あたりで決まる。
先端プロセス／成熟プロセス	先端は7nm以下の最新世代、成熟は12nm・16nm・28nmなど確立された世代。用途とコストが異なる。
粗利益率	売上高から製造原価を引いた利益の割合。TSMCは2026年Q2に67.7％と過去最高を記録。
HBM	High Bandwidth Memory（広帯域メモリ）。AIチップの隣に配置される高速メモリで、AIアクセラレータの原価の大きな部分を占める。
先端パッケージング	複数のチップを高密度に接続して一つのシステムとして動かす実装技術。TSMCのCoWoSが代表例。
EDA／IP	EDAはチップ設計用のソフトウェア、IPは再利用可能な回路設計資産。ファウンドリを変えるとこれらの再対応が必要になる。

参考リンク（出典）

• Nikkei Asia：Exclusive: TSMC to raise chipmaking prices by up to 10% from 2027（2026年7月21日）
• Reuters（Yahoo Finance掲載）：TSMC to raise chipmaking prices by up to 10% in 2027, Nikkei Asia reports（2026年7月21日）
• Bloomberg：TSMC to Hike Chip Prices by Up to 10% in 2027, Nikkei Says（2026年7月21日）
• TSMC：TSMC Reports Second Quarter EPS of NT$27.25（2026年7月16日）
• Bits&Chips：TSMC raises 2026 capex to as much as $64B

本記事は公開情報（各社プレスリリース、決算資料、報道）に基づき、SEMICON.TODAY編集部が作成した。数値は発表時点のものであり、為替換算は概算。投資判断の勧誘を目的とするものではない。
