SK hynixの米国HBM拠点、AIメモリ供給網は変わるか―先端パッケージングが米国に移る意味

この記事を読むのにかかる時間： 5 分

SK hynixは2026年8月27日、米インディアナ州West LafayetteでAIメモリ向け先端パッケージング施設の起工式を行った。ここで押さえておきたいのは、この拠点が「DRAMを作る工場」ではなく、「DRAMを積み重ねてHBMに仕上げる工場と研究開発の拠点」だという点である。

この記事のポイント ■ SK hynixは2026年8月27日、米インディアナ州West LafayetteでAIメモリ向け先端パッケージング施設の起工式を行い、8月28日に発表した ■ SKは2026年9月17日、同拠点を米国の次世代AIメモリ拠点として紹介した ■ 投資額は約40億ドル、操業開始は2028年末までの予定（同社サイト） ■ DRAMの前工程ファブではなく、HBMの先端パッケージングとR&Dの拠点である点を区別する必要がある

何が発表されたのか

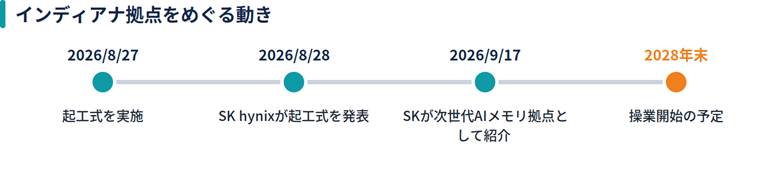

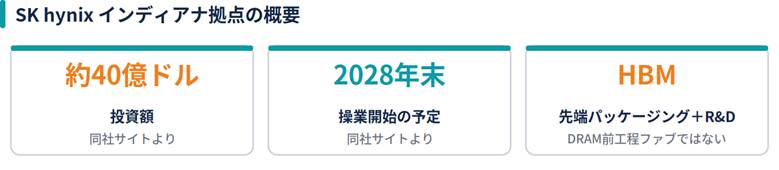

SK hynixは8月27日、米インディアナ州West LafayetteでAIメモリ向け先端パッケージング施設の起工式を行い、8月28日に発表した。SKグループも9月17日、同拠点を米国における次世代AIメモリの拠点として紹介している。同社の拠点紹介ページによると、投資額は約40億ドル、操業開始は2028年末までの予定である。

出典：各社・各団体の公表資料をもとにSEMICON.TODAY編集部作成

出典：各社・各団体の公表資料をもとにSEMICON.TODAY編集部作成

基礎から理解する：HBMはどう作られるのか

HBMは、DRAMを縦に積み重ね、GPUやAIアクセラレータのすぐ近くに配置する高帯域メモリである。NVIDIA、AMD、クラウド事業者のAIチップが大きくなるほど、HBMの容量、帯域、供給量が制約になる。

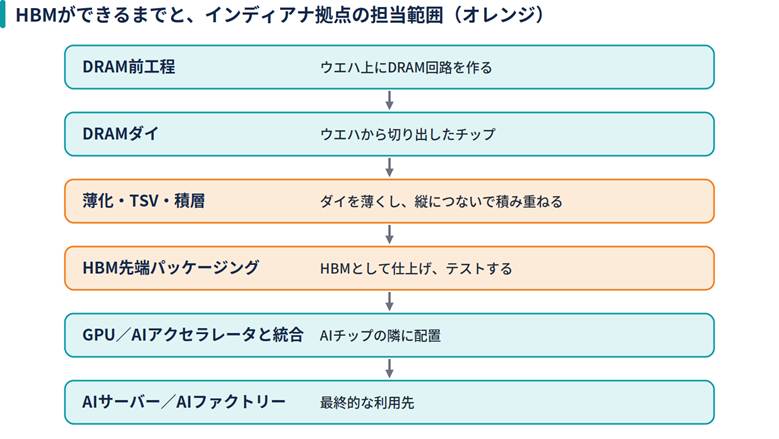

HBMの製造は、大きく2段階に分かれる。まず前工程でウエハ上にDRAMの回路を作り、DRAMダイ（チップ）を切り出す。次に、ダイを薄く削り、TSV（チップを縦に貫く配線）でつなぎながら積み重ね、1つのHBMとして仕上げる。インディアナ拠点が担うのは、この後段の先端パッケージングと研究開発である。

出典：各社・各団体の公表資料をもとにSEMICON.TODAY編集部作成

なぜ“後工程”を米国に置くのか

HBMの競争力は、DRAMダイそのものだけでなく、積層、接合、熱、歩留まり、テスト、GPUとの組み合わせ検証で決まる。米国拠点は、この後工程側を米国のAIサプライチェーンに近づける意味を持つ。

米国はAI半導体の最大市場の一つである。NVIDIA、AMD、Broadcom、Google、Amazon、Microsoft、Metaなど、AIチップやAIクラウドの主要企業が集まる。AIアクセラレータとHBMは密接に結びつくため、HBMのパッケージングや検証を顧客の近くで行えることには戦略的な意味がある。

日本企業への示唆

日本企業は、研削・研磨、接合材料、熱界面材料、検査装置、プローブカード、薬液、精密部材で関わる可能性がある。米国にHBM拠点ができれば、現地での装置保守、材料供給、技術サポートの需要も生まれる。

注意すべき点

米国拠点がすぐにHBM不足を解消するわけではない。操業開始は2028年末までの予定であり、量産の立ち上げには設備導入、人材育成、歩留まり改善、顧客認証が必要になる。

また、同拠点はDRAMの前工程ファブではない。「米国でHBMのすべてが作られるようになる」と読むのは誤りである。

まとめ

SK hynixのインディアナ拠点は、HBMの先端パッケージングと研究開発を米国に置く動きである。DRAMを作る工程ではなく、DRAMを積み重ねてHBMに仕上げ、AIチップと組み合わせて検証する工程を、最大の需要地の近くに持つことに意味がある。

AIメモリの供給網は、前工程と後工程が別の国・地域に分かれる形で再編が進む可能性がある。2028年末の操業開始に向け、装置・材料・保守の現地需要がどう立ち上がるかに注目したい。

用語解説

用語	説明
HBM	High Bandwidth Memoryの略。DRAMを縦に積層し、GPUやAIアクセラレータの近くに配置する高帯域メモリ。
先端パッケージング	複数のチップやメモリを高密度に接続・実装する技術。
前工程／後工程	前工程はウエハ上に回路を作る工程、後工程はチップを切り出して組み立て・検査する工程。
TSV	Through-Silicon Viaの略。シリコンチップを垂直に貫通する配線。
R&D	研究開発。
顧客認証	顧客が製品の品質、性能、信頼性を評価し、採用可否を判断するプロセス。

出典（Sources）

・S1｜SK hynix｜SK hynix Holds Groundbreaking Ceremony for HBM Production Base in Indiana｜2026-08-28

本文での主な参照箇所：起工式、HBM生産拠点、先端パッケージング施設

・S2｜SK｜SK hynix Indiana Groundbreaking: Bringing Next-Generation AI Memory to the U.S.｜2026-09-17

本文での主な参照箇所：米国AIメモリ拠点としての位置づけ

・S3｜SK hynix｜SK hynix West Lafayette｜2026

本文での主な参照箇所：約40億ドル投資、2028年末操業開始予定

※本記事は各社・各団体の公表資料をもとに作成したものであり、特定の銘柄の売買を推奨するものではありません。
記載内容は執筆時点の公開情報に基づきます。
