キオクシア、岩手に1兆円超の新製造棟へ－日本のNANDが”増産で勝負”に踏み込む

この記事を読むのにかかる時間： 7 分

この記事のポイント ✓日経は8月27日、キオクシアが岩手県に新たなメモリ製造棟を建設し、投資額は1兆円を超える見通しと報道。AI普及によるメモリ需要の急増を受けた増産投資とされる ✓報道を受けて27日の東京市場でキオクシア株は大幅反発。協業先の米Sandisk株も時間外で上昇した ✓伏線は揃っていた。6月に太田社長が新棟の「議論スタート」を表明（2029〜30年以降の稼働を念頭）、7月には「北上は大きな候補」と発言していた ✓実現すればK2（総投資約1兆円規模）に続く3棟目。年4,700億円の設備投資計画と合わせ、日本のNAND生産能力を大きく引き上げる動きになる

2026年8月27日、日本経済新聞は、キオクシアホールディングスが岩手県にメモリの新製造棟を建設する方針で、投資額は1兆円を超える見通しだと報じた。市場情報会社フィスコによれば、AIの普及に伴ってメモリ製品の需要が急増しており、高性能品の増産投資を急ぐ構えとされる。報道を受けて同日の東京市場でキオクシア株は大幅反発し、協業先である米Sandiskの株価も時間外取引で上昇した。

なお、本稿執筆時点（8月27日）でキオクシアからの正式発表は確認できておらず、着工時期、稼働時期、建屋の規模などの詳細は報道段階である。それでも、この報道の意味は大きい。6月の投資家向け説明会、7月の北上工場での記者会見と、伏線は段階的に張られてきたからだ。今回の報道は、日本のNAND型フラッシュメモリが「投資を絞って耐える」段階から「増産で需要を取りに行く」段階へ移ったことを示すシグナルと読める。

本稿では、北上工場とはどんな工場かという基礎から、報道に至る経緯、投資の意味、韓国勢との規模の違い、そして日本企業・地域への波及までを解説する。

1. 何が報じられたのか：確認できる事実と、まだ分からないこと

まず、現時点で確認できる事実を整理する。日経電子版は8月27日、「キオクシア、岩手県にメモリーの新製造棟を建設へ 投資額1兆円超」と報じた。フィスコの市況解説によれば、AI普及に伴うメモリ需要の急増を受けた高性能品の増産投資であり、先行きの需要拡大に対する強気な見方の表れと受け止められている。株式市場は素直に好感し、キオクシア株は大幅反発、Sandisk株も時間外で上昇した。

一方で、まだ分からないことも多い。正式な社名発表の有無、着工・稼働の時期、建屋の規模、投資の分担（後述するSandiskとの協業の枠組み）、政府補助金の活用などは、本稿執筆時点で確認できていない。過去の例では、K2棟も報道が先行し、その後2022年3月に会社が正式発表するという順序をたどった。今回も、近い将来の正式発表と詳細開示が焦点になる。

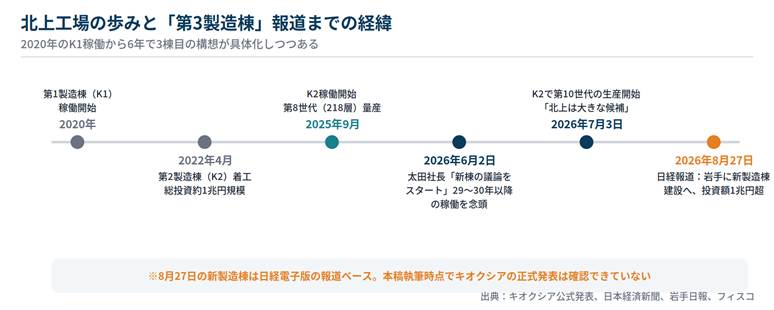

2. 伏線は揃っていた：6月「議論開始」→7月「北上は大きな候補」

今回の報道は突然のものではない。太田裕雄社長は6月2日の投資家向け説明会で、北上工場の新工場棟について「議論をスタートしている」と明言し、2029〜30年以降の稼働を念頭に置くと述べていた。現状の生産能力では2029年以降の需要拡大に対応できなくなる見通しであることも、その理由として示されている。

さらに7月3日、太田社長は北上工場での記者会見で、第3製造棟の建設について「現時点で具体的な話はできないが（設備を増強する場合に）当然、北上は大きな候補になる」と踏み込んだ。同じ会見では、K2棟で最先端の第10世代3次元フラッシュメモリの生産を開始したことも明らかにされた。第10世代はサンプル出荷を始めた段階で、2027年の量産入りが予定されている。

つまり、「能力が足りなくなる時期（2029年以降）」と「場所の有力候補（北上）」はすでに示されており、残っていたのは「建設の意思決定」だった。8月27日の報道は、その最後のピースが埋まりつつあることを伝えるものだ。工場の建設には通常、着工から稼働まで2〜3年を要する。2029〜30年の稼働に間に合わせるなら、2026〜27年に建設の意思決定と着工が必要になる。時期としても計算が合う。

3. 投資の意味：K2の「約1兆円」に続く3棟目

「1兆円超」という金額の意味を測るには、K2棟が参考になる。K2棟は2022年4月に着工し、建屋と管理棟を含む総投資額は約1兆円規模とされた。米Sandisk（当時Western Digital）と投資を分担し、経済産業省の「特定半導体生産施設整備等計画」の認定に基づく助成金も活用している。建屋は2024年7月に完成し、2025年9月に稼働。フル生産時には北上工場の生産能力はほぼ倍増するとされ、雇用面でも2026年・2027年に各100人の新規採用が計画されている。

今回報じられた新製造棟が同様の枠組みで進むなら、①Sandiskとの投資分担、②政府補助金の活用、③段階的な装置投資、という3点セットが再び焦点になる。なおキオクシアとSandiskは、四日市・北上両工場を対象とする合弁事業を2034年12月まで延長することで合意しており、長期の共同投資の土台はすでに整っている。

4. 「桁が違う」韓国勢と、投資効率で戦うキオクシア

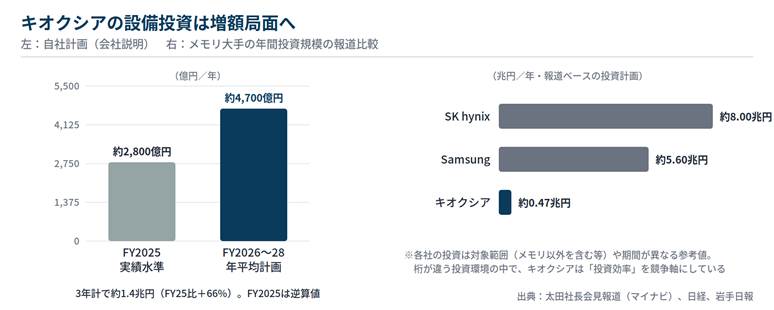

キオクシアは2026年度からの3年間、年平均約4,700億円の設備投資を行う方針をすでに示している。2025年度比で66％の増額であり、3年合計では約1.4兆円に達する。今回の新製造棟は、この投資拡大路線をさらに一段引き上げる位置づけになるとみられる。

それでも、競合との規模の差は大きい。報道ベースでは、SK hynixの年間投資計画は約8兆円、Samsungは約5.6兆円とされ、キオクシアとは桁が一つ違う。実際、SK hynixは8月に龍仁・清州の新工場建設だけで約54兆ウォン（建屋費のみ）を決議した。この環境でキオクシアが採ってきたのが「投資効率」の戦略だ。既存のメモリセル技術に最新の回路を組み合わせるCBA構造の第9世代QLC（8月12日発表）はその典型で、投資コストを抑えながら性能を引き上げ、製品を早く市場に出す。

つまりキオクシアの増産は、「物量で張り合う」のではなく、「効率の良い最新棟に、売れる世代を集中させる」形になる。第10世代（332層、業界最高のビット密度）を武器に、AIデータセンター向けの高付加価値なNAND・SSDで稼ぐ。新製造棟はその受け皿である。

5. 日本企業・地域への示唆：装置・材料・建設・人材に広がる波及

新製造棟が実現すれば、波及は広い。第一に装置・材料。NANDの高層化には、深い穴を高精度に開けるエッチング装置、数百層を均一に積む成膜装置、CBAのためのウエハ接合装置、そして検査装置が必要になり、東京エレクトロン、KOKUSAI ELECTRIC、SCREEN、レーザーテックなど日本の装置メーカーの主戦場と重なる。フォトレジスト、薬液、ガス、CMP材料などの材料需要も継続的に発生する。

第二に建設・インフラ。K2棟はゼネコン、設備工事、超純水、電力、ガス供給まで含む巨大プロジェクトだった。3棟目も同規模以上の建設需要が東北に生まれる。第三に人材。北上工場は26・27年に各100人の採用を計画済みで、3棟目が加われば採用はさらに拡大する。半導体人材の獲得競争は熊本（TSMC/JASM）、北海道（Rapidus）、東北（キオクシア）の三極で一段と激しくなる。国内で半導体関連の採用・人材事業に関わる企業にとっても、東北は注視すべき地域になる。

そして忘れてはならないのは、これが「日本国内のNAND生産能力への投資」だという点だ。SK hynixの54兆ウォン、Samsungの巨額投資と並行して、日本でも1兆円超の増産投資が動き出す。AIメモリの供給網における日本の位置を左右する投資として、続報を追う価値がある。

続報の確認ポイント：正式発表・時期・分担・補助金

8月27日の報道は、キオクシアが「増産で需要を取りに行く」段階に入ったことを示すシグナルだ。6月の「議論開始」、7月の「北上は大きな候補」、そして今回の「建設へ・1兆円超」。方向は一貫している。

今後の確認ポイントは4つ。①会社の正式発表と適時開示、②着工・稼働時期（2029〜30年稼働の念頭と整合するか）、③Sandiskとの投資分担、④政府補助金の枠組み。SEMICON.TODAYでは正式発表を受けて続報を掲載する。

用語解説

用語	解説
NAND型フラッシュメモリ	電源を切ってもデータを保持できる不揮発性メモリ。SSD、スマートフォン、AIデータセンターの保存領域に使われる。キオクシアの主力製品。

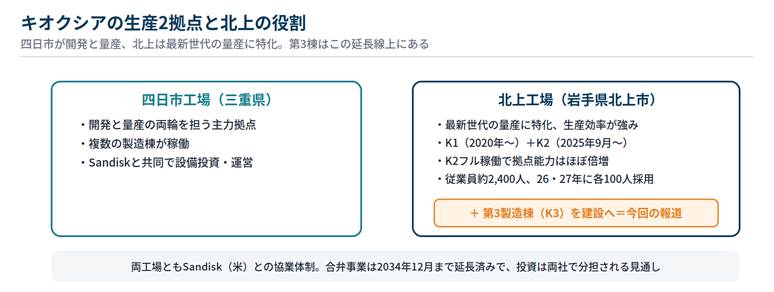

北上工場	キオクシア岩手（岩手県北上市）が運営する生産拠点。K1（2020年稼働）、K2（2025年9月稼働）の2棟体制で、最新世代の量産に特化する。
K2棟（第2製造棟）	2022年着工、総投資約1兆円規模。第8世代（218層）に続き、2026年7月から第10世代の生産も開始した。
第10世代3次元フラッシュメモリ	キオクシア・Sandiskの最新世代。332層で業界最高のビット密度（37Gb/mm²超）を実現し、2027年の量産入りが予定される。
CBA	CMOS directly Bonded to Array。メモリセルのウエハと制御回路のウエハを別々に作って貼り合わせる方式。高層化と性能・投資効率の両立に寄与する。
Sandisk	米国のフラッシュメモリ企業（旧Western Digitalから分離）。キオクシアと四日市・北上の両工場を共同運営し、合弁は2034年12月まで延長済み。
特定半導体生産施設整備等計画	経済産業省が半導体工場の国内整備を支援する認定・助成制度。K2棟にも助成金の一部が交付されている。
適時開示	上場企業が投資判断に重要な情報を証券取引所を通じて速やかに公表する制度。大型投資の正式決定はここで確認できる。

参考リンク（出典）

• 日本経済新聞：キオクシア、岩手県にメモリーの新製造棟を建設へ 投資額1兆円超（2026年8月27日・有料記事）
• 財経新聞（フィスコ）：キオクシア 大幅反発、増産へ向け岩手県に新たな製造棟建設と（2026年8月27日）
• 日本経済新聞：キオクシア社長、北上工場新棟「議論を開始」 29〜30年以降念頭（2026年6月2日）
• 岩手日報：キオクシア新工場「北上は大きな候補」 太田裕雄社長が会見 北上で新型半導体の生産開始（2026年7月4日）
• マイナビニュース：キオクシアが次世代半導体の生産を開始、来年にも量産化へ（2026年7月23日）
• キオクシア：AI需要に対応する北上工場第2製造棟の稼働開始について（2025年9月30日）
• 日本経済新聞：キオクシア、岩手にメモリー工場棟建設発表 1兆円規模（2022年3月23日・K2棟）

本記事は公開情報（各社プレスリリース、決算資料、報道）に基づき、SEMICON.TODAY編集部が作成した。数値は発表時点のものであり、為替換算は概算。投資判断の勧誘を目的とするものではない。
